Lavorazione lamiera e stampa 3D: assiemi ibridi industriali

Quando un progetto industriale richiede una struttura metallica resistente ma anche geometrie funzionali complesse, la sola lamiera può non essere sufficiente.

Il taglio laser lamiera, la piega lamiera online e la carpenteria metallica sono processi fondamentali per realizzare telai, staffe, pannelli, carter e strutture portanti. Ma quando servono giunti custom, guide, distanziali, interfacce complesse o varianti frequenti, integrare la stampa 3D MJF può rendere il progetto più efficiente.
Il punto non è scegliere tra lamiera e stampa 3D. Il vantaggio nasce quando le due tecnologie vengono progettate insieme, all’interno di un unico assieme funzionale.

I limiti della sola lavorazione lamiera

La lavorazione lamiera è ideale quando il componente deve garantire stabilità, resistenza e precisione su geometrie sviluppabili. È una scelta efficace per strutture portanti, elementi di protezione, staffaggi, pannelli e parti metalliche destinate ad applicazioni industriali.
I limiti emergono quando il progetto richiede geometrie non facilmente ottenibili tramite taglio, piega o saldatura. È il caso, ad esempio, di componenti con sottosquadri, condotti interni, superfici organiche o dettagli funzionali integrati. In questi scenari, la lamiera può richiedere più parti separate, lavorazioni aggiuntive o soluzioni di assemblaggio più complesse.

Anche la gestione delle varianti può diventare un vincolo. Se un componente deve adattarsi a configurazioni diverse, piccoli cambiamenti di interfaccia o aggiornamenti frequenti, produrre tutto in lamiera può rendere il progetto meno flessibile e più costoso da modificare.
In questi casi, integrare componenti stampati in 3D permette di mantenere la lamiera dove serve resistenza strutturale e usare la MJF per le parti più complesse, personalizzate o soggette a iterazioni.

Quando conviene combinare lamiera e stampa 3D

Combinare lavorazione lamiera e stampa 3D conviene quando l’assieme deve unire una base strutturale solida a dettagli funzionali difficili da ottenere con un solo processo. È una scelta utile nei piccoli lotti industriali, dove investire in attrezzature dedicate o processi troppo rigidi può non essere conveniente. In questi casi, la lamiera può essere utilizzata per la struttura principale, mentre la stampa 3D MJF consente di produrre elementi funzionali su misura senza introdurre complessità eccessive.

La stessa logica si applica a prototipi funzionali e pre-serie. Prima di scalare la produzione, un assieme ibrido permette di testare geometrie, fissaggi, ingombri e modalità di montaggio in condizioni più vicine all’utilizzo reale.

Negli ambiti come automazione industriale, robotica, packaging machinery ed elettronica industriale, la combinazione tra lamiera e stampa 3D è particolarmente utile quando servono supporti, guide, protezioni, canalizzazioni o interfacce custom. La struttura metallica garantisce stabilità, mentre le parti MJF aggiungono funzioni specifiche senza complicare la carpenteria.

L’approccio ibrido è utile anche quando il design è ancora in evoluzione. Se alcune parti dell’assieme sono soggette a modifiche frequenti, produrle in MJF consente di intervenire più rapidamente senza dover ripensare l’intera struttura metallica.

Lamiera, stampa 3D o assieme ibrido: come scegliere?

La scelta dipende da funzione, volumi, materiali, tolleranze e metodo di assemblaggio.

La soluzione ibrida diventa interessante quando nessuna tecnologia, da sola, risponde in modo efficiente a tutte le esigenze del progetto.

Dove la stampa 3D MJF completa la lamiera

La stampa 3D MJF consente di produrre componenti funzionali in PA12 con geometrie complesse, buona resistenza meccanica e libertà progettuale.

In un assieme in lamiera, può essere usata per realizzare supporti funzionali e distanziali, utili per posizionare componenti, mantenere quote di assemblaggio o creare interfacce su misura tra parti metalliche e altri elementi del sistema. Può essere impiegata anche per guide, innesti e connettori, soprattutto quando servono geometrie difficili da ottenere con lavorazioni tradizionali o quando il componente deve integrare più funzioni in un unico pezzo.

Un altro caso frequente riguarda coperture, canalizzazioni e dime. Questi componenti possono semplificare il montaggio, migliorare l’organizzazione interna dell’assieme o supportare fasi di collaudo e assemblaggio.

Rispetto alla sola lamiera, la MJF consente quindi di aggiungere dettagli funzionali senza aumentare inutilmente il numero di lavorazioni meccaniche o il numero di parti da assemblare.

Ecco un riepilogo. In un assieme in lamiera, la stampa 3D MJF può essere usata per realizzare:

• supporti funzionali;

• distanziali;

• guide;

• innesti;

• coperture;

• canalizzazioni;

• dime;

• connettori;

• giunti;

• componenti custom per assemblaggio.

Assiemi ibridi: strutture in acciaio e giunti funzionali in MJF

Un assieme ibrido combina componenti prodotti con tecnologie diverse, progettati per lavorare insieme.

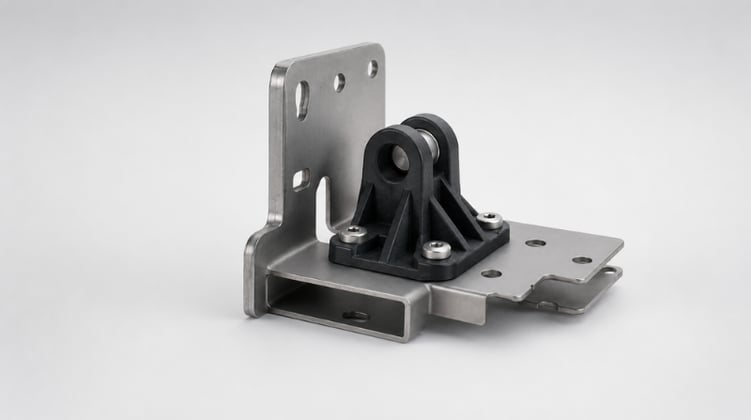

Un esempio tipico è una struttura in acciaio realizzata con taglio laser e piega lamiera, completata da giunti funzionali stampati in MJF. La parte metallica garantisce rigidezza e resistenza, mentre il componente additivo può integrare sedi, passaggi, innesti o geometrie difficili da ottenere con la sola carpenteria metallica.

Questo approccio permette di ridurre il numero di parti, perché alcune funzioni possono essere integrate direttamente nel componente stampato in 3D. Un giunto, ad esempio, può includere riferimenti di montaggio, sedi per fissaggi o passaggi tecnici senza richiedere elementi aggiuntivi.Permette anche di semplificare l’assemblaggio, soprattutto quando la parte MJF viene progettata per facilitare l’allineamento, il posizionamento o la connessione tra elementi metallici.

Un altro vantaggio riguarda la gestione delle varianti. Modificare un componente stampato in 3D è spesso più rapido rispetto a intervenire su una parte metallica o sull’intera struttura. Questo rende l’assieme ibrido utile quando il progetto deve adattarsi a configurazioni diverse o a richieste specifiche del cliente. Il valore dell’assieme ibrido non sta nella semplice somma dei processi, ma nella progettazione coordinata delle parti.

Tolleranze dimensionali, rivettatura e saldatura laser: cosa considerare

Quando si integrano lamiera e componenti stampati in 3D, la progettazione deve considerare fin dall’inizio fissaggi, tolleranze e sequenza di montaggio. Gli spessori della lamiera e le deformazioni da piega incidono sulle quote finali dell’assieme. Per questo è importante valutare non solo il singolo componente, ma anche il modo in cui le parti si accoppiano dopo la lavorazione.

Le tolleranze dimensionali tra metallo e PA12 devono essere definite in base alla funzione dell’assieme. Un componente che deve scorrere, incastrarsi o fungere da riferimento di montaggio richiede giochi diversi rispetto a una semplice copertura o a un distanziale.

Anche i punti di rivettatura e fissaggio vanno progettati con attenzione. Posizione dei fori, distanza dai bordi, accessibilità degli utensili e sequenza di montaggio possono influenzare la tenuta e la facilità di assemblaggio.

Quando sono previste aree interessate da saldatura laser, è necessario considerare calore, deformazioni e compatibilità con eventuali componenti polimerici inseriti successivamente. In molti casi, la sequenza di assemblaggio diventa parte integrante della progettazione.

Una corretta valutazione di questi aspetti riduce rilavorazioni, interferenze e ritardi in produzione.

One-stop shop NIUO: un unico partner per lamiera e stampa 3D

Gestire lamiera e stampa 3D con fornitori diversi può complicare il coordinamento tra file, disegni, tolleranze e tempi di consegna.
Con NIUO, invece, è possibile valutare più processi produttivi: lavorazione lamiera online, taglio laser lamiera, piega lamiera online, carpenteria metallica e stampa 3D MJF.

Questo significa avere un unico interlocutore per componenti diversi dello stesso assieme, con una gestione più coerente di file, specifiche, materiali e quantità. La possibilità di confrontare più soluzioni produttive consente inoltre di capire quando conviene usare la lamiera, quando la stampa 3D e quando una combinazione delle due. Per un progetto ibrido, questo riduce i passaggi tra fornitori e rende più semplice controllare la compatibilità tra componenti.

Il risultato è una gestione più lineare del progetto, con minori rischi in fase di assemblaggio e tempi più prevedibili.

Esempio applicativo: da struttura metallica ad assieme funzionale

Immaginiamo un supporto per un sistema di automazione industriale. La base può essere realizzata in lamiera tagliata laser e piegata, così da garantire stabilità e resistenza. Alcuni elementi di interfaccia, invece, possono essere stampati in MJF per integrare passacavi, sedi, guide o distanziali custom.

In questo modo, la struttura metallica mantiene il ruolo portante, mentre i componenti additivi introducono funzioni specifiche senza complicare la carpenteria. Se il progetto cambia, è possibile intervenire sulle parti stampate senza riprogettare l’intero assieme.

Questo approccio è utile soprattutto quando il componente deve essere adattato a macchine, layout o configurazioni diverse, mantenendo invariata la base strutturale.

Progettare l’assieme come sistema unico

Quando si combinano lavorazione lamiera e stampa 3D, l’errore più frequente è progettare i componenti separatamente. Il vantaggio nasce quando l’assieme viene pensato come un sistema unico: struttura, fissaggi, tolleranze, sequenza di montaggio e funzione finale devono essere valutati insieme. Questo approccio consente di sfruttare la resistenza della lamiera e la libertà geometrica della MJF senza introdurre complessità inutili.

Prima di scegliere il processo produttivo, conviene quindi analizzare quali parti devono sostenere carichi, quali devono integrare funzioni e quali potrebbero essere modificate nel tempo.

Consiglio Tecnico Pro (by Niuo3D)

Negli assiemi ibridi lamiera-MJF, evita l'uso di collanti strutturali se prevedi vibrazioni costanti. Sfrutta invece la libertà geometrica della stampa 3D per progettare sedi ad incastro meccanico (snap-fit) o alloggiamenti per inserti filettati direttamente nel nylon PA12. Questo ti permetterà di smontare il componente per manutenzione senza danneggiare la struttura in metallo, riducendo i costi di assistenza post-vendita.

Per saperne di più, in breve - FAQ

• La stampa 3D può sostituire la lavorazione lamiera?
  Non sempre. La lamiera resta ideale per strutture portanti, pannelli, telai, staffe e carter metallici. La stampa 3D MJF diventa utile quando servono geometrie complesse, componenti funzionali custom o elementi di connessione difficili da ottenere con la sola lamiera.

• Quando conviene realizzare un assieme ibrido lamiera + stampa 3D?
  Conviene quando il progetto richiede una struttura metallica resistente e, allo stesso tempo, giunti, guide, distanziali, interfacce o varianti personalizzate. È una soluzione utile per piccoli lotti, pre-serie, macchinari custom e componenti soggetti a iterazioni.

• Quali componenti stampati in 3D si possono integrare in un assieme in lamiera?
  Si possono integrare supporti, guide, distanziali, innesti, coperture, canalizzazioni, sedi per componenti, elementi ergonomici e giunti funzionali. La scelta dipende da carichi, tolleranze, metodo di fissaggio e funzione finale.

• È possibile richiedere lavorazione lamiera e stampa 3D a Niuo nello stesso progetto?
  Sì. Niuo opera come one-stop shop produttivo e permette di valutare taglio e piega lamiera, carpenteria metallica, stampa 3D MJF e altri processi industriali all’interno dello stesso progetto.

• Come richiedere un preventivo per un assieme lamiera + stampa 3D?
  È utile partire da file 3D, disegni tecnici 2D dove necessari, materiale, spessori, tolleranze, quantità, finiture e indicazioni di assemblaggio. Queste informazioni permettono di valutare la soluzione produttiva più adatta tra lamiera, stampa 3D e assieme ibrido.
